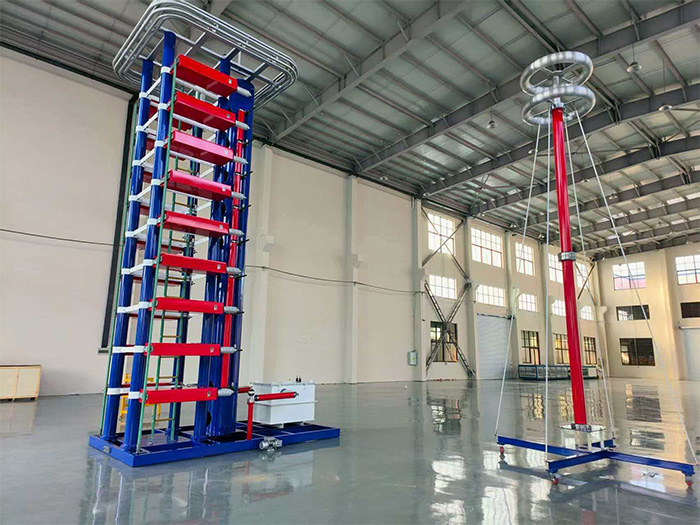

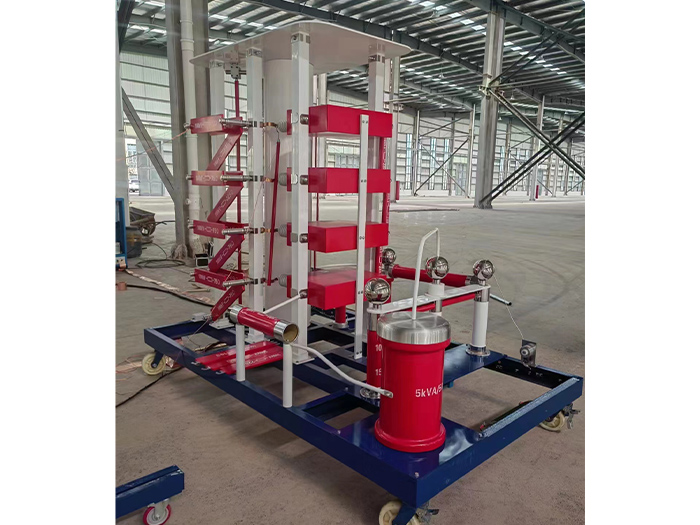

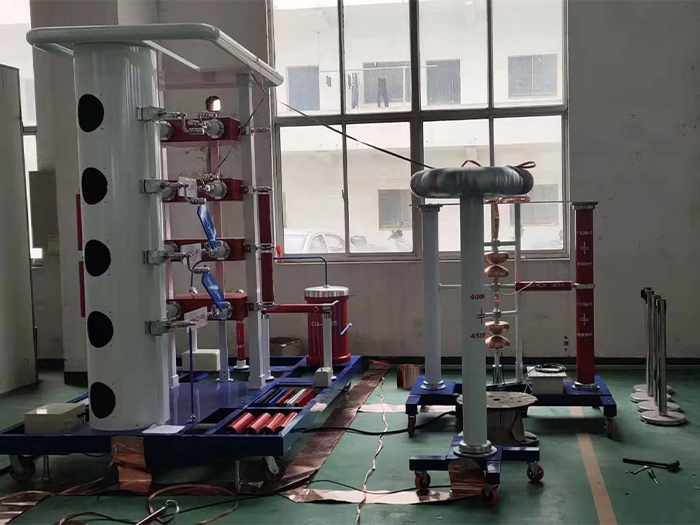

沖擊電壓發生器是產生沖擊電壓波的裝置，用于檢驗電力設備耐受大氣過電壓和操作過電壓的絕緣性能，沖擊電壓發生器能產生標準雷電沖擊電壓波形、截波，標準產生操作沖擊電壓波形等及用戶指定非標沖擊電壓波包括陡波?？蓪?duì)絕緣子串、長空氣間隙、套管、互感器、變壓器等試品進行沖擊電壓試驗和其它科學研究。
|
標稱電壓 （kV） |
標稱電壓 （kV） |
級電容量 （μF） |
級電容量 （μF） |
級電壓 （kV） |
級 數 |
總高 |
級高 |
重 量 Weight （kg） |
|
±300 ±450 ±600 ±750 ±900 ±1050 ±1200 ±1350 ±1500 |
0.1625/0.25 0.1083/0.1666 0.08125/0.125 0.065/0.1 0.0542/0.0833 0.0464/0.0714 0.0406/0.0625 0.03611/0.055 0.0325/0.05v |
0.325/0.5 0.325/0.5 0.325/0.5 0.325/0.5 0.325/0.5 0.325/0.5 0.325/0.5 0.325/0.5 0.325/0.5 |
7.31/11.25 10.97/16.87 14.63/22.5 18.28/28.13 21.95/33.74 25.58/39.36 29.23/45 32.91/50.6 36.56/56.25 |
±150 |
2 3 4 5 6 7 8 9 10 |
1461 1881 2301 5721 3141 3561 3981 5048 5478 |
420 420 420 420 420 420 420 430 430 |
547 710 890 1100 1210 1480 1680 1720 1880 |
