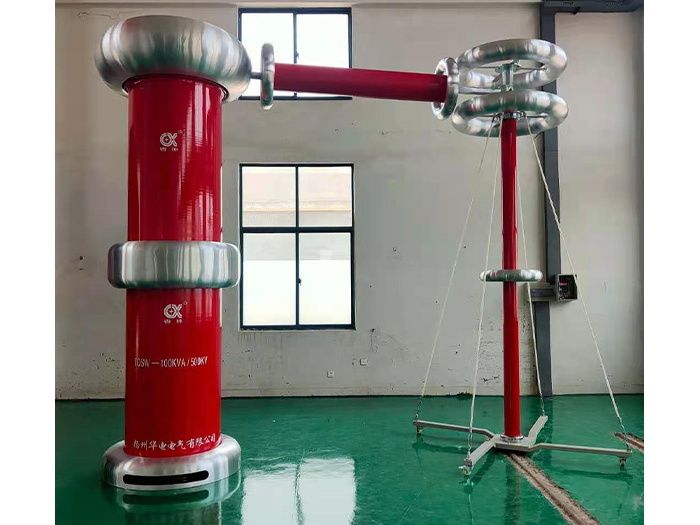

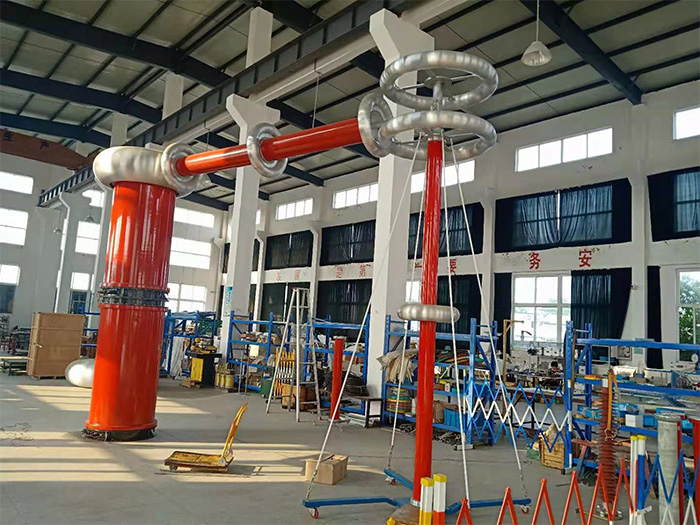

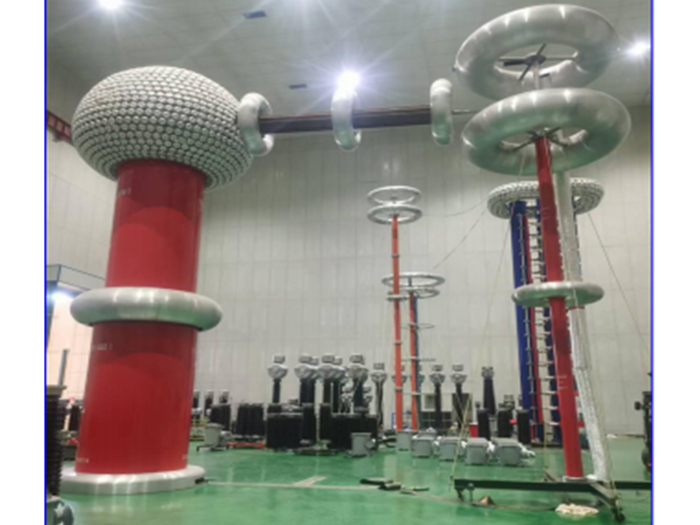

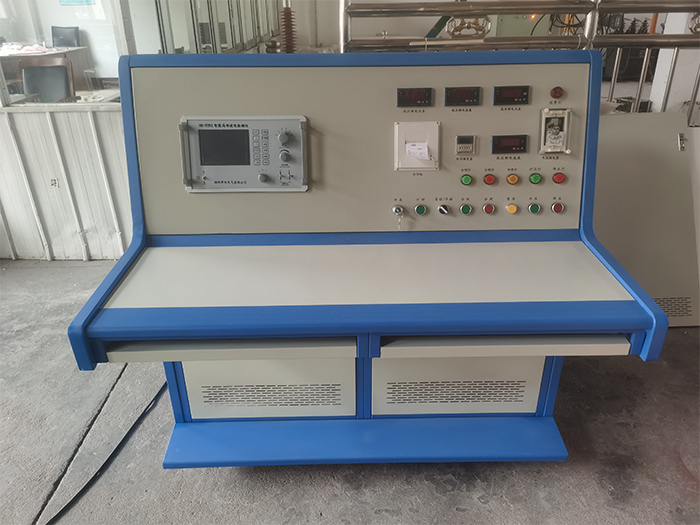

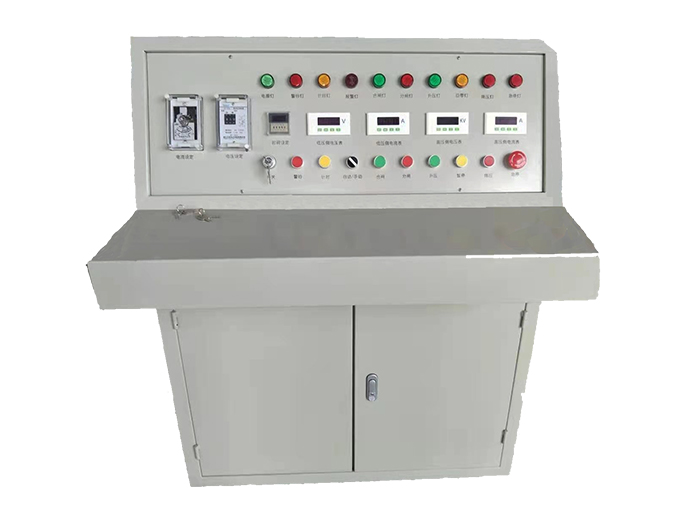

TQSCW無局部放電試驗成套設備，該系統主要由：局部放電檢測儀、校正脈沖發生器、輸入單元、工頻無局放試驗變壓器、保護電阻、耦合電容器、控制臺、調壓器、電源隔離濾波器等九部分組成。
| 型號規格 | 額定容量（KVA） | 高壓電壓(KV) | 低壓電壓（KV） | 頂罩外徑×高度 | 重量 |
| TQSCW-5/2×50 | 5 | 100 | 0.38 | 415×1074 | 87 |
| TQSCW- 10/2×80 | 10 | 160 | 0.38 | 470×1219 | 150 |
| TQSCW-20/2×100 | 20 | 200 | 0.38 | 900×2100 | 200 |
| TQSCW-100/2×100 | 100 | 200 | 0.38 | 1290×3500 | 2680 |
| TQSCW-45/2×200 | 45 | 400 | 0.38 | 1290×3255 | 1730 |
| TQSCW-25/2×125 | 25 | 250 | 0.38 | 1200×2120 | 870 |
| TQSCW-150/2×125 | 150 | 250 | 0.38 | 1600×3500 | 4770 |
| TQSCW-45/2×150 | 45 | 300 | 0.38 | 1420×2500 | 2530 |
| TQSCW-150/2×150 | 150 | 30 | 0.38 | 1600×4000 | 5000 |
| TQSCW-300/2×150 | 300 | 300 | 0.38 | 1600×4000 | 7880 |
| TQSCW-100/2×200 | 100 | 400 | 0.38 | 1500×3620 | 4280 |
| TQSCW-500/2×250 | 500 | 500 | 0.6、3、6 | 2600×5580 | 16400 |
| TQSCW-250/2×250 | 250 | 500 | 0.6、3、6 | 2600×5580 | 15800 |
| TQSCW-300/2×300 | 300 | 600 | 0.6、3、6 | 2050×6205 | 16700 |
| TQSCW-600/2×300 | 600 | 600 | 3、6 | 3300×8395 | 19000 |
| TQSCW-750/2×375 | 750 | 750 | 3、6 | 3600×8395 | 38400 |
| TQSCW-200/2×500 | 200 | 1000 | 3、6、10 | 3600×8350 | 12400 |
| TQSCW-1000/2×500 | 1000 | 1000 | 3、6、10 | 4500×11800 | 48500 |
| TQSCW-2000/2×500 | 2000 | 1000 | 3、6、10 | 4500×13500 | 52000 |
| TQSCW-2400/2×400 | 2400 | 800 | 3、6、10 | 3500×11000 | 50000 |
| TQSCW-1200/3×400 | 1200 | 1200 | 3、6、10 | 4500×14000 | 62000 |
| TQSCW-2400/3×400 | 2400 | 1200 | 3、6、10 | 4500×15000 | 70000 |
