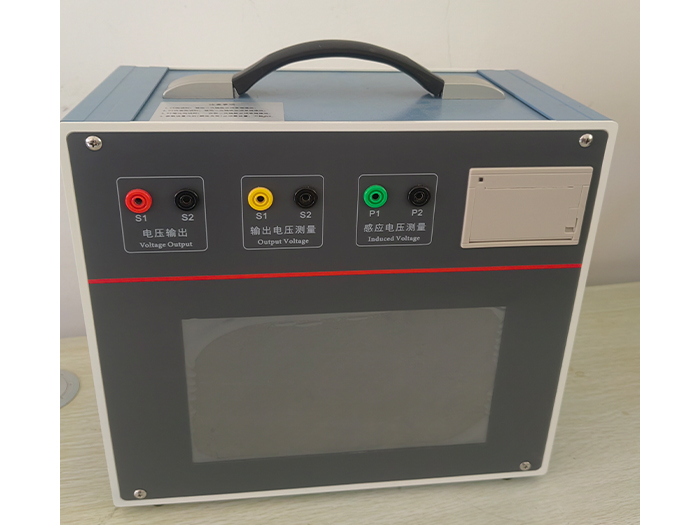

HD4000D互感器綜合測試儀

產品參數/ Product parameter

主要特點
僅需進行簡單的數字設定：設定互感器的額定參數。儀器將全過程自動記錄數據，并自動將變比極性、伏安特性曲線等計算并顯示出來，省去換線、手動調壓、人工記錄、整理、描曲線等煩瑣勞動。
現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作以實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作；快捷、簡單、精確、方便。。。。。。
★既滿足各類CT（如：保護類、計量類、TP類）的勵磁特性（即伏安特性）、變比、極性、二次繞組電阻、二次負荷、比差以及角差等測試要求，又可用于各類PT電磁單元的勵磁特性、變比、極性和二次繞組電阻測試。
★自動給出拐點電壓/電流、10%(5%)誤差曲線、準確限值系數（ALF）、儀表保安系數（FS）、二次時間常數(Ts)、剩磁系數(Kr)、飽和及不飽和電感等CT參數。
★測試滿足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各類互感器標準，并依照互感器類型和級別自動選擇何種標準進行測試。
★基于先進的低頻法測試原理，能應對拐點高達40KV以上的CT測試。
★測試簡單方便，一鍵完成CT直阻、勵磁、變比和極性測試，而且除了負荷測試外，CT其他各項測試都是采用同一種接線方式。
10寸彩色大屏幕全漢化圖形界面
界面友好美觀，全中文圖形界面，面板自帶打印機，可隨時打印曲線圖及測試數據。
附加功能全面
帶有大容量存儲器，可存儲2000組測試數據，數據掉電永不丟失；
試驗完畢后將數據存入U盤，可以在電腦端用軟件進行數據分析，并生成WORD報告。
拐點自動計算功能，試驗數據篩選打印功能，自帶日期/時間功能。
單機一體化，重量輕，僅重8.2Kg，方便攜帶，便于流動試驗。
主要技術參數

測試用途		保護和計量類CT、保護類PT
輸入電源	電壓	AC220V±10%
輸入電源	頻率	50/60Hz
輸出	電壓	0~180Vrms
輸出	電流	12Arms，36A（峰值）
	精度	±0.2%
CT變比測量	范圍	1~40000
CT變比測量	精度	±0.2%
PT變比測量	范圍	1~40000
PT變比測量	精度	±0.2%
相位測量	精度	±3min
相位測量	分辨率	0.3min
二次繞組電阻測量	范圍	0~300Ω
	分辨率	1mΩ
	精度	1%±1mΩ
交流負載測量	范圍	0~300VA
	分辨率	0.01VA
	精度	0.2%±0.1VA
環境條件	運行溫度	-10℃～+50℃
	存儲溫度	-10℃～+50℃
	濕度	相對濕度：5%～95%，不結露
儀器尺寸		340mm×296mm×174mm
儀器重量		重量<9kg
