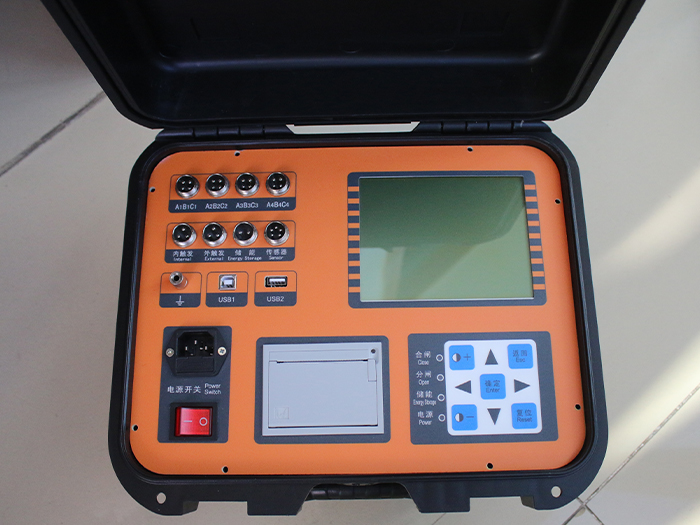

GKC-F高壓開關機械特性測試儀

產品參數/ Product parameter

一、技術參數
1.1、使用環境
輸入電源 220V±10% 50Hz±10% 大氣壓力 86～106kpa
溫度－10～40℃ 濕度 ≦80%RH
1.2、安全性能
絕緣電阻＞2MΩ
介電強度電源對機殼工頻1.5KV耐壓1分鐘，無閃絡與飛弧。
1.3、基本參數
時間：
量程 20000.0ms 最小分辯率0.1ms
誤差 ① 200 ms檔位 ±0.5%
② 2000 ms檔位 ±0.5%
③ 20000 ms檔位 ±0.5%
速度：
量程 20.00m/s 分辯率0.1m/s
誤差 ① 0-2m/s以內 ±0.5%
② 2m/s以上 ±0.5%
行程：

	量程	分辯率	誤差
真空斷路器	50.0mm	0.1mm	±0.5%
SF₆斷路器	300.0mm	1mm
少油斷路器	600.0mm	1mm

電流： 最大量程 20.00A 分辯率0.01A
輸出電源： DC0～300V數字可調/20A（瞬時工作），分辨率1V。
外形尺寸： 360mm(L)×280mm(W)×300mm(H)
重量： 10kg

二、性能特點
2.1、性能
時間：12個斷口的固有分、合閘時間，同相同期、相間同期。
重合閘：每斷口的合－分，分－合，分－合－分過程時間：一分時間、一合時間、二合時間、金短時間、無電流時間值。
彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形，每斷口的分閘反彈幅值。
速度：剛分、剛合速度，最大速度，時間－行程特性曲線。
行程：總行程，開距，超行程，過沖行程，反彈幅值。
電流：分、合閘線圈的分、合閘電流值、電流波形圖。
動作電壓：機內提供DC0～300V/20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

2.2、特點

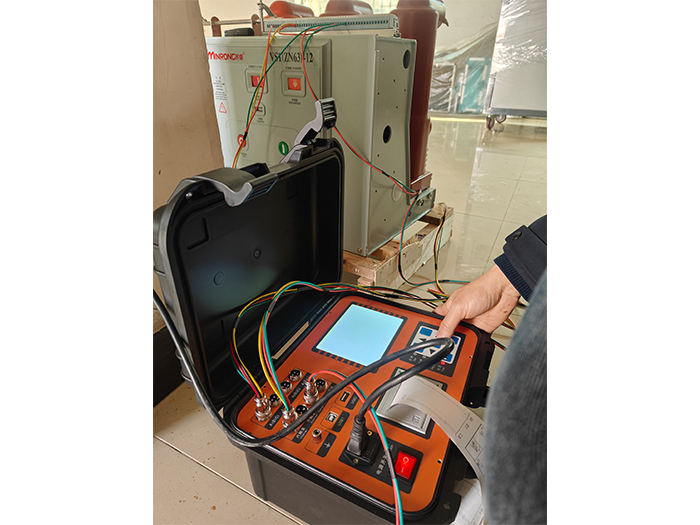

☆ 適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
☆ 超強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，精確測量。
☆ 加速度傳感器(選配)，直線傳感器，旋轉傳感器，安裝極為方便、簡捷。
☆ 開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
☆ 主機可存儲現場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
☆ 主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節、斷電記憶。
☆ 中文菜單操作,使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。
☆ 儀器配有數據分析管理軟件，可與PC機聯機操作，試驗結果可輸出到各類針式、激光或噴墨打印機打印試驗報告，使現場試驗計算機化。
☆ 剛分、剛合速度選擇及自定義功能，根據需要設定，任意分析，適用于國內外任何一家開關廠生產的任一型號開關的測速。
