ZGF-III系列直流高壓發生器是根據新的中國電力待業標準DL/T848.1-2004《直流高壓發生器通用技術條件》設計制造的新一代便攜式直流高壓發生器。主要適用于電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。
技術參數：
|
規格 技術參數 |
40/3 |
60/2 |
60/3 |
60/5 |
80/2 |
100/2 |
120/2 |
120/5 |
|
額定電壓（KV） |
40 |
60 |
60 |
60 |
80 |
100 |
120 |
120 |
|
額定電流（mA） |
3 |
2 |
3 |
5 |
2 |
2 |
2 |
5 |
|
額定功率（W） |
120 |
120 |
180 |
300 |
160 |
200 |
240 |
600 |
|
機箱重量 |
2 |
2 |
2 |
2.5 |
2.5 |
3 |
3 |
4.5 |
|
倍壓重量 |
一體 |
2.5 |
3 |
3.8 |
3.8 |
4 |
4 |
4.5 |
|
倍壓高度 |
一體 |
400 |
400 |
500 |
450 |
500 |
500 |
500 |
|
電壓測量精度 |
數顯表±（1.0%讀數±2個字） |
|||||||
|
電流測量精度 |
數顯表±（1.0%讀數±2個字） |
|||||||
|
波紋系數 |
≤1% |
|||||||
|
電壓穩定度 |
隨機波動，電源電壓變化±10%時≤1% |
|||||||
|
過載能力 |
空載電壓可超出額定電壓10%使用十分鐘 充電電流為1.5倍額定電流 |
|||||||
|
電源 |
單相交流50Hz 220V±10% |
|||||||
|
工作方式 |
間斷使用 |
|||||||
|
一次連續時間最長為15分鐘 |
||||||||
|
工作環境 |
溫度：-10～40℃ |
|||||||
|
相對濕度：室溫為25℃時不大于85%（無凝露） |
||||||||
|
海拔高度：1500米以下 |
||||||||
|
帶 電 容 負荷能力 |
被試品電容量無限制 |
|||||||
|
可用1.5倍的額定電流充電 |
||||||||
|
結構特點 |
環氧玻璃鋼電氣絕緣倍壓筒 |
|||||||
|
空氣絕緣、無泄漏之慮 |
||||||||
|
操作箱特點 |
高精度0.75UDC1mA單觸按鈕（精度≤1.0%）最適合氧化鋅避雷器試驗 |
|||||||
|
過壓保護采用撥置，一目了然 |
||||||||
|

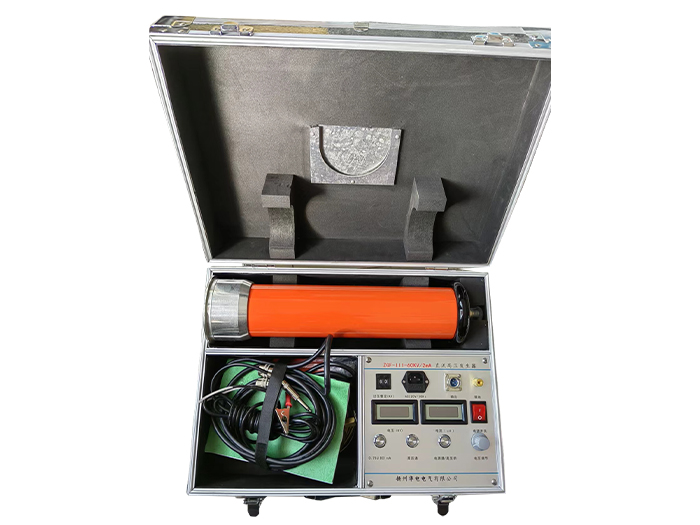

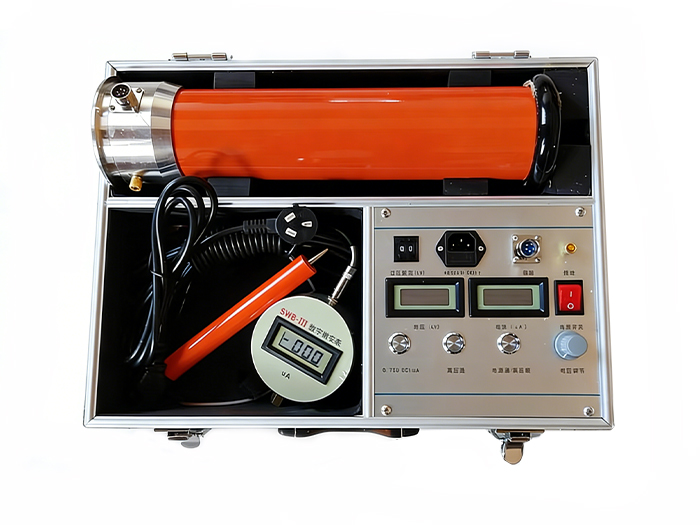

機箱倍壓放置一個鋁合金箱，整機一手可提 |
||||||||
