產品參數/ Product parameter
1、滿足35KV電纜-400mm2截面-長度≤35000米的交流耐壓試驗要求，最高試驗電壓52kV,試驗頻率20-300Hz。
2、滿足110KV電纜-1200mm2截面-長度≤5000米的交流耐壓試驗要求，最高試驗電壓128kV,試驗頻率20-300Hz。
3、滿足220KV電纜-1200mm2截面-長度≤2400米的交流耐壓試驗要求，最高試驗電壓216kV,試驗頻率20-300Hz。
4、滿足330KV電纜-1200mm2截面-長度≤1000米的交流耐壓試驗要求，最高試驗電壓324kV,試驗頻率20-300Hz。
主要技術參數

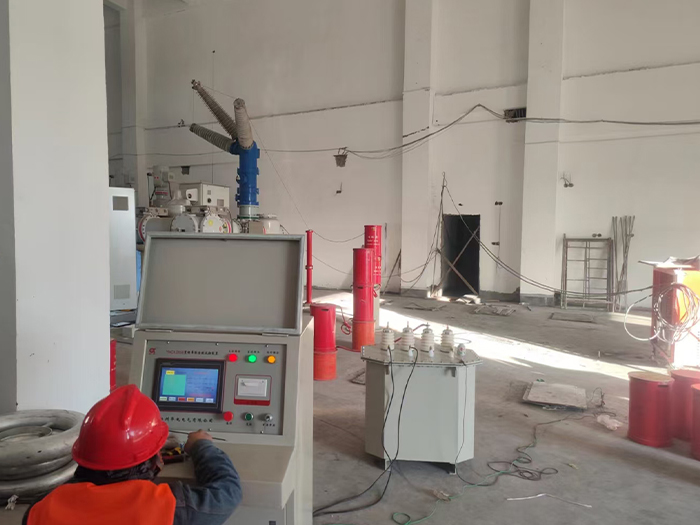

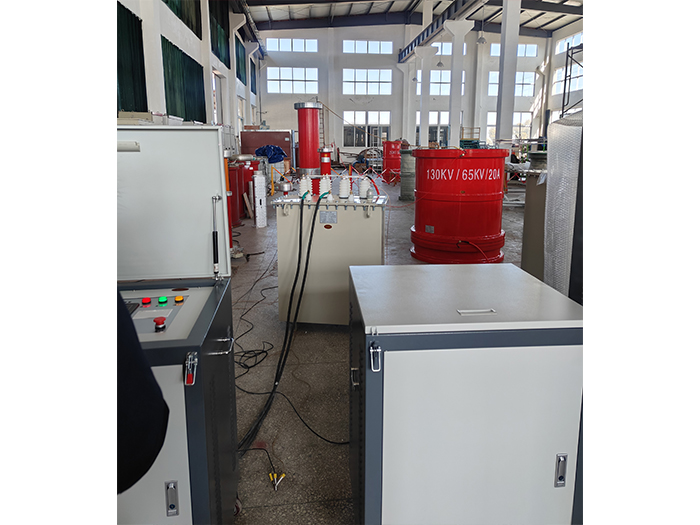

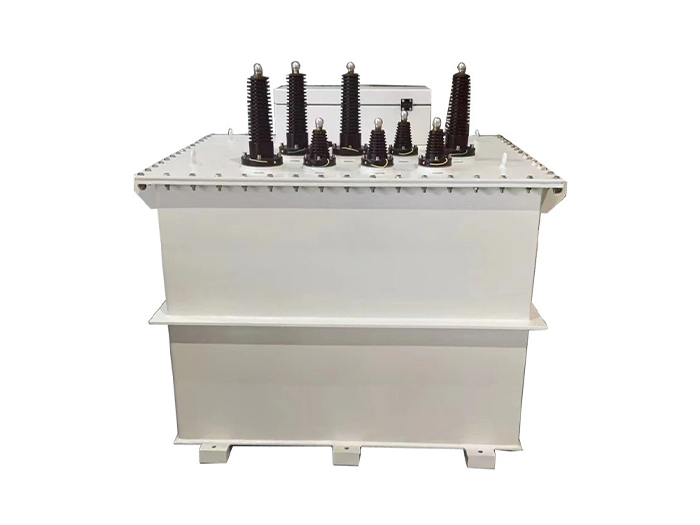

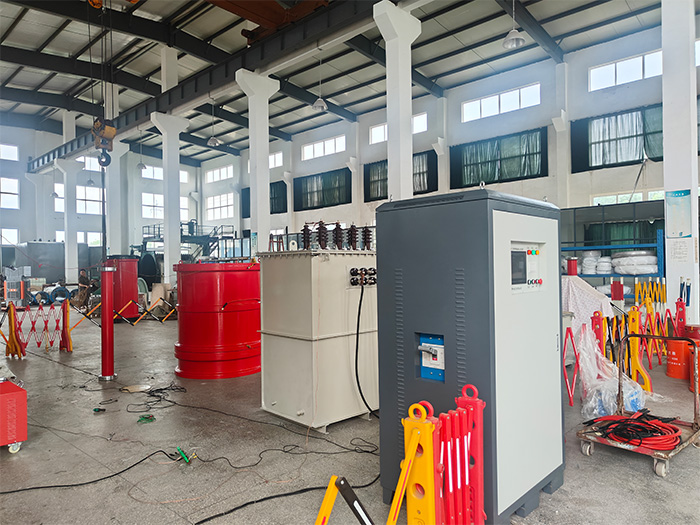

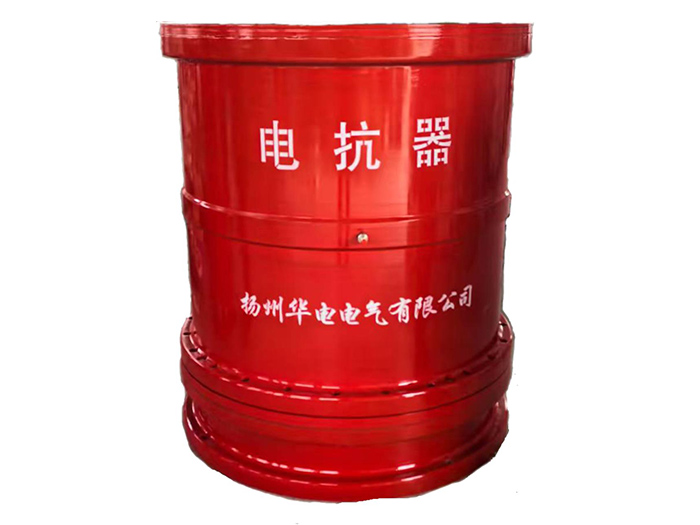

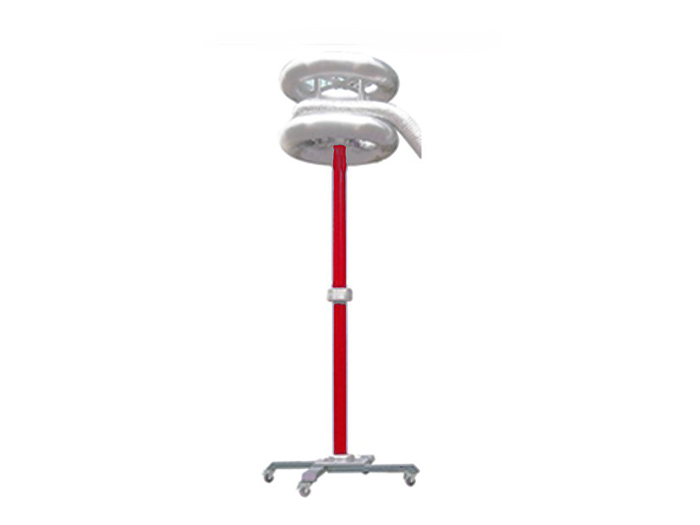

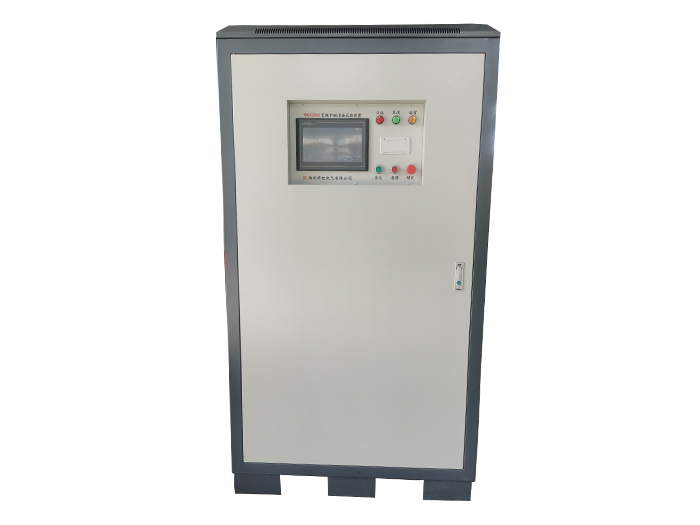

變頻串聯諧振交流耐壓試驗系統由變頻控制電源、勵磁變壓器、高壓電抗器、電容分壓器及系統附件組成。用高壓電抗器的電感與被試品的電容串聯組成LC諧振回路，通過調節變頻控制電源的輸出頻率使試驗回路達到諧振狀態并找到諧振點，從而在被試品上獲得試驗所需的高電壓大電流。
系統參數
1.一般使用條件
適用海拔高度：≤1000m
適用環境溫度：－20℃～＋50℃
工作溫度范圍：－5℃～＋40℃
適用環境最大相對濕度：20%～95%（裝置表面不結霜）
無導電塵埃
無火災及爆炸危險
不含有腐蝕金屬和絕緣的氣體存在
2.主要技術指標
額定輸入電壓：AC380V±10%，三相，工頻50Hz
額定輸出電壓調節范圍：0～480V
額定輸出電流：625A
最大試驗容量：6600KVA（額定容量）
最大試驗電電流：80A（額定電流）
輸出諧振電壓波形：正弦波（裝置輸出波形）
波形畸變率（THD）：輸出電壓波形畸變率≤0.2%
輸出電壓精度：1級；穩定度：±1%
輸出頻率范圍：30～300Hz（工作頻率范圍）
頻率調節細度（精度）：0.1Hz；
頻率穩定度:±0.1%（不穩定度＜0.2%）
絕緣水平：1.2倍額定電壓下耐壓1min
連續運行工作時間：額定電流、滿功率負載下一次連續運行時間為60min
溫 升：額定負載下連續運行60min后溫升≤100K
噪聲水平：≤50dB
系統品質因素：裝置自身Q≥40（f=50Hz）
保護功能：對被試品具有過流、過壓及試品閃絡保護(詳見變頻電源部分)
測量精度：系統有效值1.0值
