產品參數/ Product parameter
該產品是根據我國電力行業標準DL740—2000于2000—11—03由國家經貿委發布實施的要求進行設計、研制、開發形成產品，有利于驗電器功能準確檢驗，便于試驗人員操作。
本檢驗裝置：
分別適用于10KV及35KV。66KV、110KV、220KV、330KV。

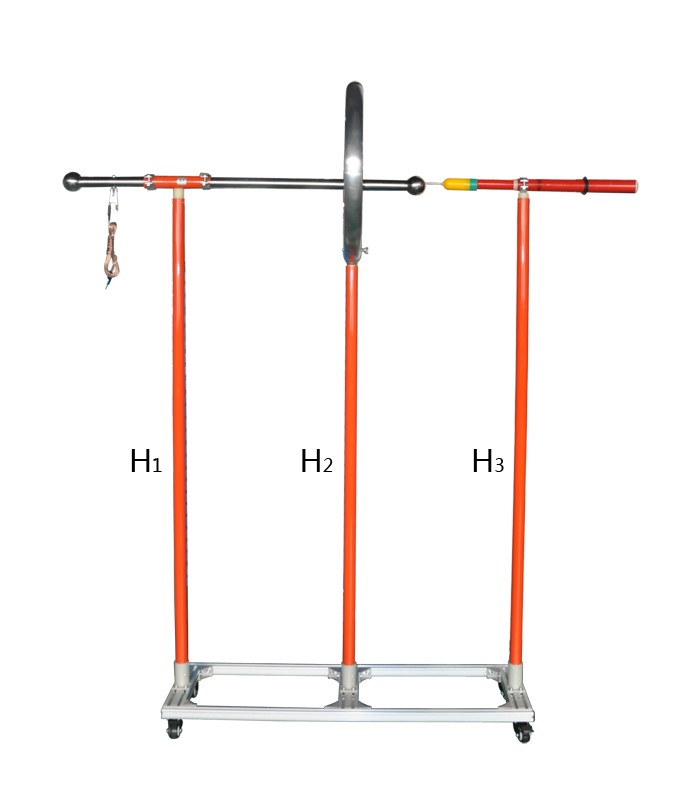

圖一35KV及以下驗電器

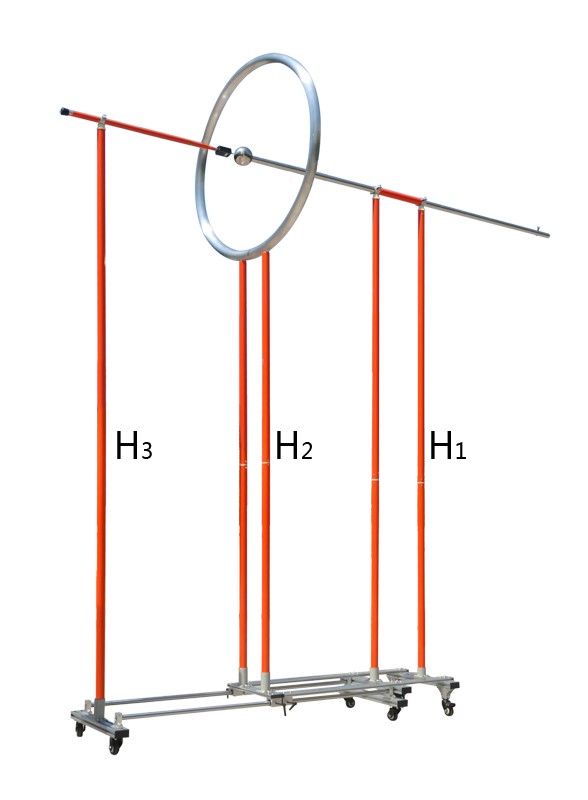

圖二 66-330KV驗電器
KV | 電極間隔距離 mm | H1 mm | 環直徑 mm | 球直徑 mm | 電力標準 |
10 35 | 100 430 | >1500 | 550 | 60 | DL740- 2000于2000- 11-03 |
66—110 220—330 | 650 850 | >2500 | 1050 | 100 |
500 | 1250 | >3500 | 1550 | 150 | 非標 |
表一 帶接觸電極延長段的驗電器
KV | 電極間隔 距離mm | H1 mm | 環直徑 mm | 球直徑 mm | 電力標準 |
10 35 | 300 | >1500 | 550 | 60 | DL740- 2000于2000 - 11-03 |
66—110 220—330 | 1000 | >2500 | 1050 | 100 |
500 | 1250 | >3500 | 1550 | 150 | 非標 |
表二 不帶接觸電極延長段的驗電器
若需要檢測500KV及以上電壓驗電器功能，可根據用戶要求另行設計訂制。
一、裝置的結構
若用于10、35KV： H1為單節絕緣管，長度為1500mm，頂部裝有直徑60mm球型電極。H2為單節絕緣管，長度為1300mm，H2支撐直徑550環形電極，H3支撐驗電器。
若用于66—110KV及220—330KV；H1、H2、H3均為兩節。H1長度為2500mm，頂部裝有直徑100mm球型電極。H2長度為2000mm，頂部裝有1050mm環型電極，H3長度2500mm，頂部支撐驗電器。
試驗報告
500kV檢測驗電器功能試驗裝置絕緣管耐壓
| 工頻耐壓（KV） | 時間（分） | 長度（米） |
H1 | 640 | 5 | 3.55 |
H2 | 640 | 5 | 4.3 |
H3 | 640 | 5 | 4.3 |
1、試驗現場的要求：
對于適用于一定電壓范圍的驗電器，應對應于最高額定電壓U，試驗應在防外界電磁干擾的試驗室進行，在一定的空間中不應放置任何其他物體。當UN≤35KV空間范圍為1m，當UN＞35KV，空間范圍為2m以上。
試驗時，驗電器的接觸電極與試驗電極相接觸，指示器近似地位于環形電極的中心線上（水平軸上）。
試驗電極的中心線與環形電極間的水平距離見表三：
UN KV | ac mm | ao mm | | UN KV | ac mm | ao mm | 備注 |
10 | 100 | 300 | 63—110 | 650 | 1000 | |
35 | 430 | 300 | 220—330 | 850 | 1000 | |
| | | | 500 | 1050 | 1250 | 非標準供參考 |
注：1、ac為帶加長接觸電極的驗電器（多用于變電站）試驗電極與環形電極之間的距離。 2、ao為不帶加長接觸電極的驗電器（多用于線路）試驗電極與環形電極之間的距離。 |
表三，電極間隔距離（水平距離）
2、起動電壓的測量：試驗電極和環形電極的接線見圖三：

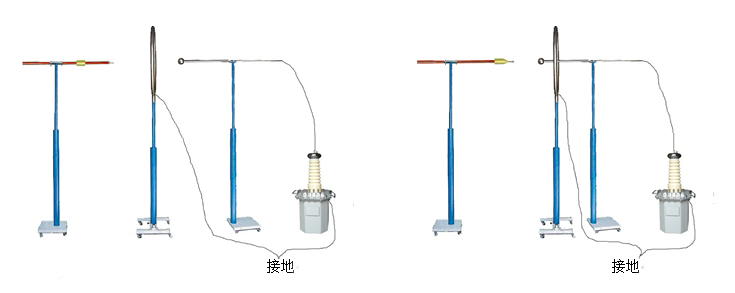

圖三 起動電壓的測量接線
逐漸升高試驗電極上的電壓，當“電壓存在”的指示信號出現測量起動電壓。如果測出的起動電壓值在下列4種類型之一的規定范圍內，認為測試通過。
A類：單一額定電壓或有數檔可切換額定電壓的驗電器。
起動電壓Ust應滿足以下關系式
0.15UN≤Ust≤0.40UN
B類：適用于一定額定電壓范圍，但其范圍較窄的驗電器。
如UN·max≈2UN·min時，起動電壓Ust應滿足以下關系式
0.15UN·max≤Ust≤0.40UN·min
C類：適用于一定額定電壓范圍，但其范圍較寬的驗電器。
當UN·max≈3UN·min時，起動電壓Ust應滿足以下關系式
0.10UN·max≤Ust≤0.45UN·min
D類：在某些特殊的情況下，可根據用戶的要求確定Ust值，并作出 在特定場合應用的說明。
3、抗干擾性試驗：同相干擾電場的影響：試驗接線見圖四

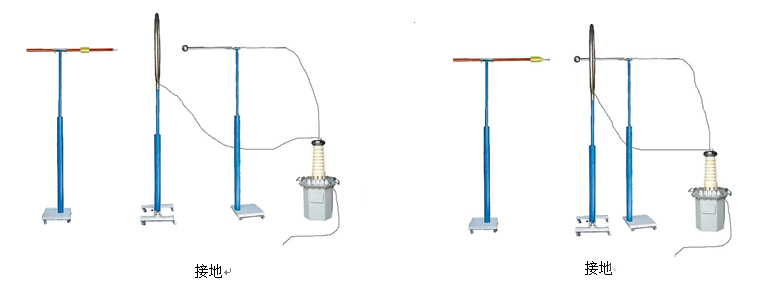

圖四 同相干擾電場影響的接線
試驗電壓應為額定電壓的0.4倍或0.45倍，對于適用于一定電壓范圍的驗電器，應按最高和最低電壓的0.4倍或0.45倍分別進行試驗。如果驗電器指示“電壓存在”，認為測驗通過。
反相干擾電場的影響，接線見圖五：
圖五 反相干擾電場影響的接線
試驗電壓應為額定電壓的0.6倍，對于適用于一定范圍的驗電器，應按最高電壓的0.6倍進行試驗。如果“電壓存在”的顯示不出現，則認為試驗通過。
上述試驗，都須經相應的試驗變壓器符號G~升壓。其接線和試驗略。
