產品參數/ Product parameter

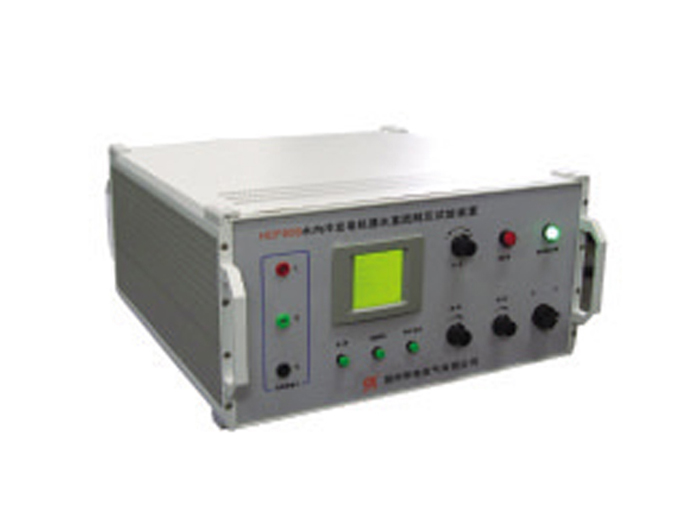

HDF808型系列直流高壓發生器采用中頻倍壓電路。率先應用新的PWM脈寬調制技術和大功率IGBT器件。根據“低壓屏蔽法”原理研制的“水內冷發電機通水直流耐壓試驗裝置”，實現了在通水情況下對水內冷發電機進行直流耐壓和直流泄漏電流的試驗?？朔舜邓畷r(shí)間長，底部積水難吹干，易引起線圈內拉弧等難題。
整套裝置接線簡單，極化補償電壓由機箱直接輸出。采用電子 控制與調諧，操作方便；電壓、電流均在面板計上一次讀數無需換算。一分鐘定時及提示功能，按試驗規程要求設定。機內過壓過流保護功能完備，外附氧化鋅過壓保護裝置更確保發電機安全，萬無一失。便攜式結構，特別適合現場試驗。
技術參數
☆ 高壓輸出額定電壓：直流0～60/80kV 連續可調
☆ 高壓額定功率：5kW～24kW
☆ 輸出電壓測量：模擬/數字雙顯±2.0%（滿度）
☆ 定子繞組泄漏電流測量：模擬μA表±2.0%（滿度）
☆ 高壓輸出額定電流：50mA～300mA
☆ 電壓穩定度：隨機波動，電源電壓變化±10%時小于2%
☆ 輸出總電流測量：數顯mA表±1%（滿度）
☆ 匯水管極化電勢補償：補償電壓±2.5V。升壓前，調節面板上的“補償調零電位器”使μA表指零
